Pannelli fonoassorbenti per la correzione del suono

Keyhelm produce diverse tipologie e forme di pannelli fonoassorbenti adatti alla correzione acustica, guardiamoli insieme:

I pannelli fonoassorbenti che trovi in questa categoria sono pannelli con determinate caratterische di materiali e densità in grado di assorbire e correggere i suoni.
Scopri le caratterische che deve possedere un buon pannello per la correzione del suono.

Assorbire e correggere echi e riverberi e Regolare le riflessioni del suono.

La correzione acustica serve a migliorare il confort acustico di un’ambiente e per farlo ci occorrono dei pannelli fonoassorbenti , da non confondere con gli isolanti acustici che servono a non far entrare o uscire il suono dalla sala.

Il fenomeno della fonoassorbenza è dovuto alla capacità del materiale di vibrare quando attraversato da un’onda sonora e quindi trasformarla in calore . Con la correzione purtroppo non possiamo assorbire tutta l’onda sonora ma nella migliore delle ipotesi circa il 20% , mentre la restante parte viene riflessa o oltrepassa la parete.
L’efficienza è massima solo se l’onda sonora si infrange perpendicolarmente sulla superficie ecco perché spesso e volentieri abbiamo la classica forma piramidale nei pannelli fonoassorbenti.

Il confort acustico

Ciò che migliora l’acustica e di conseguenza il confort acustico di una sala è un tempo di riverbero ottimale che si misura in secondi e si indica con le sigle T10-T20-T30-T60 .
Quindi in base alla destinazione d’uso ed alla grandezza della sala si dovrebbero avere dei fonoassorbenti in modo da ottenere un tempo di riverbero ottimale secondo il grafico riportato sotto.

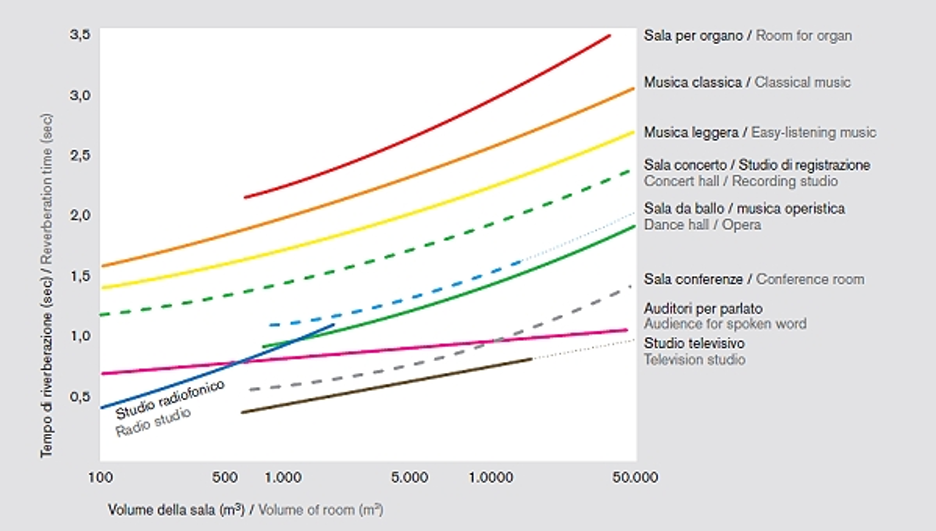

Correzione Acustica grafico
Grafico dei tempi di riverbero ottimali in base al tipo di ambiente e al tipo di suono da correggere



Il tempo di riverbero

Il tempo di riverbero in un’ambiente non è unico , ma diverso per ogni frequenza. Per semplificare i calcoli la norma ha stabilito delle frequenze di riferimento che sono le seguenti : 125hz , 250hz , 500hz , 1000hz , 2000hz , 4000hz .
La soluzione ideale sarebbe quella di avere lo stesso tempo di riverbero indicato nella tabella per ogni frequenza. Ma anche i pannelli non reagiscono in modo uguale a tutte le frequenze , per cui bisogna bilanciare i pannelli fonoassorbenti che correggono le medio alte frequenze e quelli che assorbono meglio le basse frequenze come i bass traps.
La bravura di un ing. Acustico sta nel posizionarli dove servono e nella giusta quantità cercando di avvicinarsi il più possibile al risultato ideale.

Regole generiche per una sala prove

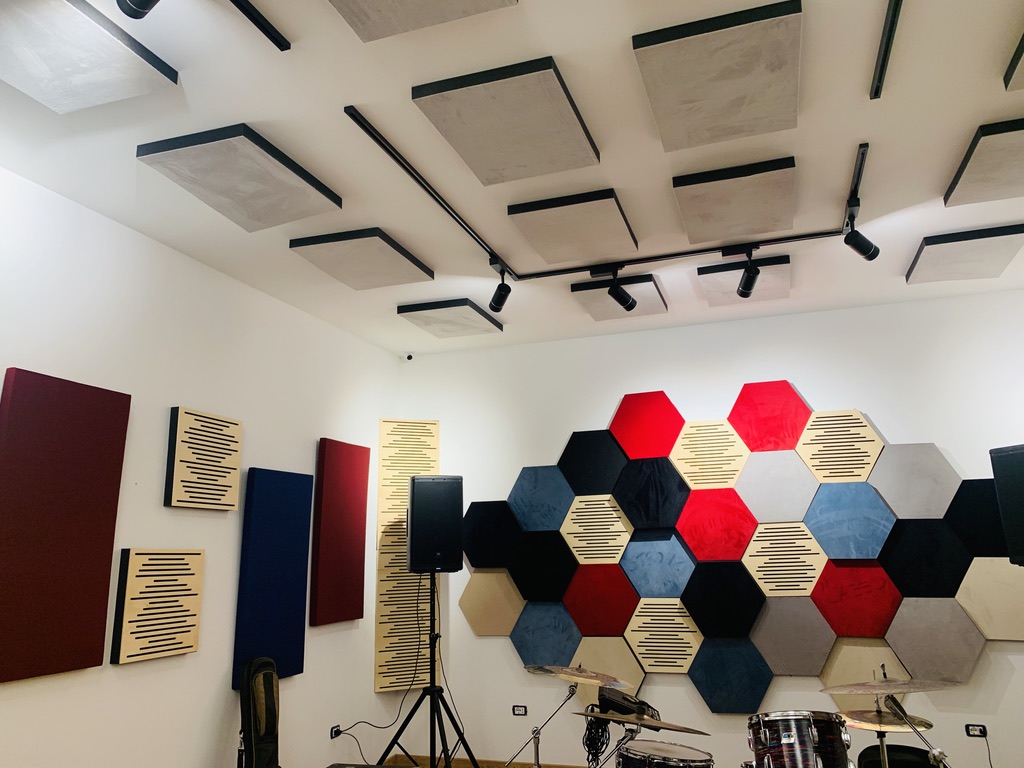

Correzione Acustica sala prove
Correzione acustica di una sala prove con distribuzione omogenea di pannelli e basstrap



Pannello Diffusore Urban in Ayous

Keyhelm

Pannello Diffusore Urban in Ayous

Altezza variabile dei cubotti: da 20 mm a 70 mm Dimensione totale pannello: 495 x 495 mm (±10 mm) Spessore complessivo variabile: 20–60 mm (±5 mm) Materiale: legno massello di Ayous Colore: legno naturale (non trattato o protetto con finitura) o vernicaito .viewer3d-button { margin: 2rem auto; display: block; padding: 10px 20px; background-color: #333; color: white; border: none; font-size: 16px; cursor: pointer; border-radius: 6px; } .viewer3d-lightbox { display: none; position: fixed; z-index: 9999; top: 0; left: 0; width: 100vw; height: 100vh; background: rgba(0, 0, 0, 0.8); justify-content: center; align-items: center; } .viewer3d-lightbox.active { display: flex; } .viewer3d-container { position: relative; width: 80vw; height: 80vh; max-width: 1000px; background: #eee; box-shadow: 0 0 30px rgba(0, 0, 0, 0.3); } .viewer3d-container canvas { width: 100% !important; height: 100% !important; display: block; } .viewer3d-close { position: absolute; top: 10px; right: 10px; z-index: 1000; background: #fff; border: none; font-size: 18px; cursor: pointer; padding: 5px 10px; border-radius: 4px; } Apri Visualizzatore 3D × import * as THREE from 'https://esm.sh/three@0.155.0'; import { GLTFLoader } from 'https://esm.sh/three@0.155.0/examples/jsm/loaders/GLTFLoader.js'; import { OrbitControls } from 'https://esm.sh/three@0.155.0/examples/jsm/controls/OrbitControls.js'; const openBtn = document.getElementById('openViewer3D'); const lightbox = document.getElementById('lightbox3D'); const closeBtn = document.getElementById('closeViewer3D'); const container = document.getElementById('viewerContainer3D'); let scene, camera, renderer, controls; openBtn.onclick = () => { lightbox.classList.add('active'); if (!renderer) initViewer(); }; closeBtn.onclick = () => { lightbox.classList.remove('active'); }; function initViewer() { scene = new THREE.Scene(); scene.background = new THREE.Color(0xf0f0f0); const aspect = container.clientWidth / container.clientHeight; camera = new THREE.PerspectiveCamera(60, aspect, 0.1, 100); camera.position.set(2, 2, 5); renderer = new THREE.WebGLRenderer({ antialias: true }); renderer.setPixelRatio(window.devicePixelRatio); renderer.setSize(container.clientWidth, container.clientHeight); renderer.outputEncoding = THREE.sRGBEncoding; renderer.toneMapping = THREE.ACESFilmicToneMapping; renderer.toneMappingExposure = 1.2; renderer.shadowMap.enabled = true; renderer.shadowMap.type = THREE.PCFSoftShadowMap; container.appendChild(renderer.domElement); // Luci scene.add(new THREE.AmbientLight(0xffffff, 0.3)); const light1 = new THREE.DirectionalLight(0xffffff, 0.6); light1.position.set(5, 5, 5); light1.castShadow = true; scene.add(light1); const light2 = new THREE.DirectionalLight(0xffffff, 1.2); light2.position.set(-5, 8, 5); light2.castShadow = true; scene.add(light2); const lightBack = new THREE.DirectionalLight(0xffffff, 0.15); lightBack.position.set(0, 5, -5); scene.add(lightBack); // Controlli orbitali controls = new OrbitControls(camera, renderer.domElement); controls.enableDamping = true; controls.dampingFactor = 0.05; // Caricamento texture const textureLoader = new THREE.TextureLoader(); const woodTexture = textureLoader.load('http://www.keyhelmshop.it/cdn/dl_view.php/texture-legno-ayous-00.jpg?documentID=6819f188be7ea07d931f233e'); woodTexture.encoding = THREE.sRGBEncoding; const woodMaterial = new THREE.MeshStandardMaterial({ map: woodTexture, roughness: 0.6, metalness: 0.1 }); // Caricamento modello const loader = new GLTFLoader(); loader.load('http://www.keyhelmshop.it/cdn/dl_view.php/modello-diffusore-urban.glb?documentID=681a11f75fb8e0b732b2e860', function (gltf) { const model = gltf.scene; model.traverse(child => { if (child.isMesh) { child.material = woodMaterial; child.castShadow = true; child.receiveShadow = true; } }); // Centra il modello const bbox = new THREE.Box3().setFromObject(model); const center = bbox.getCenter(new THREE.Vector3()); model.position.sub(center); scene.add(model); // Ricalcola bounding box dopo il posizionamento const finalBox = new THREE.Box3().setFromObject(model); const minY = finalBox.min.y; // Piano d'ombra esattamente sotto il modello const ground = new THREE.Mesh( new THREE.PlaneGeometry(20, 20), new THREE.ShadowMaterial({ opacity: 0.3 }) ); ground.rotation.x = -Math.PI / 2; ground.position.y = minY - 0.01; ground.receiveShadow = true; scene.add(ground); // Inquadramento camera const size = finalBox.getSize(new THREE.Vector3()).length(); const d = size * 0.4; camera.position.set(center.x + d, center.y + d, center.z + d); camera.lookAt(0, 0, 0); controls.target.set(0, 0, 0); controls.update(); }); animate(); } function animate() { requestAnimationFrame(animate); controls?.update(); renderer?.render(scene, camera); }

€ 85,00

AGGIUNGI AL CARRELLO

Prodotto aggiunto al carrello.

Vai al carrello

Quantità massima acquistabile per il prodotto raggiunta

Vai al carrello
Pannello Fonoisolante IsoPanel - 50x80cm

Keyhelm

Pannello Fonoisolante IsoPanel - 50x80cm

€ 7,90

AGGIUNGI AL CARRELLO

7,90

Prodotto aggiunto al carrello.

Vai al carrello

Quantità massima acquistabile per il prodotto raggiunta

Vai al carrello
Angolare Fonoassorbente D25



Angolare Fonoassorbente D25

€ 2,90

AGGIUNGI AL CARRELLO

2,90

Prodotto aggiunto al carrello.

Vai al carrello

Quantità massima acquistabile per il prodotto raggiunta

Vai al carrello
Angolare Fonoassorbente H100 Verniciato

Keyhelm

Angolare Fonoassorbente H100 Verniciato

€ 6,50

AGGIUNGI AL CARRELLO

Prodotto aggiunto al carrello.

Vai al carrello

Quantità massima acquistabile per il prodotto raggiunta

Vai al carrello
IsoPad Monitor



IsoPad Monitor

€ 5,50

AGGIUNGI AL CARRELLO

5,50

Prodotto aggiunto al carrello.

Vai al carrello

Quantità massima acquistabile per il prodotto raggiunta

Vai al carrello
IsoPad Simple



IsoPad Simple

€ 2,50

AGGIUNGI AL CARRELLO

2,50

Prodotto aggiunto al carrello.

Vai al carrello

Quantità massima acquistabile per il prodotto raggiunta

Vai al carrello
Nastro di Velcro Asola e Uncino da 1m



Nastro di Velcro Asola e Uncino da 1m

€ 0,50

AGGIUNGI AL CARRELLO

Prodotto aggiunto al carrello.

Vai al carrello

Quantità massima acquistabile per il prodotto raggiunta

Vai al carrello
Gumfix Fast - Adesivo a base acqua - Secchio da 5kg



Gumfix Fast - Adesivo a base acqua - Secchio da 5kg

€ 30,00

AGGIUNGI AL CARRELLO

30,00

Prodotto aggiunto al carrello.

Vai al carrello

Quantità massima acquistabile per il prodotto raggiunta

Vai al carrello
Pannello Diffusore Acustico Skyline in Legno di Ayous



Pannello Diffusore Acustico Skyline in Legno di Ayous

Altezza variabile dei listelli: da 10 mm a 40 mm Dimensione totale pannello: 525 x 525 mm (±10 mm) Spessore complessivo variabile: 60–90 mm (±5 mm) Materiale: legno massello di Ayous Peso: circa 5-6 kg Colore: legno naturale (non trattato o protetto con finitura) o vernicaito .viewer3d-button { margin: 2rem auto; display: block; padding: 10px 20px; background-color: #333; color: white; border: none; font-size: 16px; cursor: pointer; border-radius: 6px; } .viewer3d-lightbox { display: none; position: fixed; z-index: 9999; top: 0; left: 0; width: 100vw; height: 100vh; background: rgba(0, 0, 0, 0.8); justify-content: center; align-items: center; } .viewer3d-lightbox.active { display: flex; } .viewer3d-container { position: relative; width: 80vw; height: 80vh; max-width: 1000px; background: #eee; box-shadow: 0 0 30px rgba(0, 0, 0, 0.3); } .viewer3d-container canvas { width: 100% !important; height: 100% !important; display: block; } .viewer3d-close { position: absolute; top: 10px; right: 10px; z-index: 1000; background: #fff; border: none; font-size: 18px; cursor: pointer; padding: 5px 10px; border-radius: 4px; } Apri Visualizzatore 3D × import * as THREE from 'https://esm.sh/three@0.155.0'; import { GLTFLoader } from 'https://esm.sh/three@0.155.0/examples/jsm/loaders/GLTFLoader.js'; import { OrbitControls } from 'https://esm.sh/three@0.155.0/examples/jsm/controls/OrbitControls.js'; const openBtn = document.getElementById('openViewer3D'); const lightbox = document.getElementById('lightbox3D'); const closeBtn = document.getElementById('closeViewer3D'); const container = document.getElementById('viewerContainer3D'); let scene, camera, renderer, controls; openBtn.onclick = () => { lightbox.classList.add('active'); if (!renderer) initViewer(); }; closeBtn.onclick = () => { lightbox.classList.remove('active'); }; function initViewer() { scene = new THREE.Scene(); scene.background = new THREE.Color(0xf0f0f0); const aspect = container.clientWidth / container.clientHeight; camera = new THREE.PerspectiveCamera(60, aspect, 0.1, 100); camera.position.set(2, 2, 5); renderer = new THREE.WebGLRenderer({ antialias: true }); renderer.setPixelRatio(window.devicePixelRatio); renderer.setSize(container.clientWidth, container.clientHeight); renderer.outputEncoding = THREE.sRGBEncoding; renderer.toneMapping = THREE.ACESFilmicToneMapping; renderer.toneMappingExposure = 1.2; renderer.shadowMap.enabled = true; renderer.shadowMap.type = THREE.PCFSoftShadowMap; container.appendChild(renderer.domElement); // Luci scene.add(new THREE.AmbientLight(0xffffff, 0.3)); const light1 = new THREE.DirectionalLight(0xffffff, 0.6); light1.position.set(5, 5, 5); light1.castShadow = true; scene.add(light1); const light2 = new THREE.DirectionalLight(0xffffff, 1.2); light2.position.set(-5, 8, 5); light2.castShadow = true; scene.add(light2); const lightBack = new THREE.DirectionalLight(0xffffff, 0.15); lightBack.position.set(0, 5, -5); scene.add(lightBack); // Controlli orbitali controls = new OrbitControls(camera, renderer.domElement); controls.enableDamping = true; controls.dampingFactor = 0.05; // Caricamento texture const textureLoader = new THREE.TextureLoader(); const woodTexture = textureLoader.load('http://www.keyhelmshop.it/cdn/dl_view.php/texture-legno-ayous-00.jpg?documentID=6819f188be7ea07d931f233e'); woodTexture.encoding = THREE.sRGBEncoding; const woodMaterial = new THREE.MeshStandardMaterial({ map: woodTexture, roughness: 0.6, metalness: 0.1 }); // Caricamento modello const loader = new GLTFLoader(); loader.load('http://www.keyhelmshop.it/cdn/dl_view.php/modello-diffusore-skyline.glb?documentID=681cc0fabe7ea00a3f5a1f18', function (gltf) { const model = gltf.scene; model.traverse(child => { if (child.isMesh) { child.material = woodMaterial; child.castShadow = true; child.receiveShadow = true; } }); // Centra il modello const bbox = new THREE.Box3().setFromObject(model); const center = bbox.getCenter(new THREE.Vector3()); model.position.sub(center); scene.add(model); // Ricalcola bounding box dopo il posizionamento const finalBox = new THREE.Box3().setFromObject(model); const minY = finalBox.min.y; // Piano d'ombra esattamente sotto il modello const ground = new THREE.Mesh( new THREE.PlaneGeometry(20, 20), new THREE.ShadowMaterial({ opacity: 0.3 }) ); ground.rotation.x = -Math.PI / 2; ground.position.y = minY - 0.01; ground.receiveShadow = true; scene.add(ground); // Inquadramento camera const size = finalBox.getSize(new THREE.Vector3()).length(); const d = size * 0.4; camera.position.set(center.x + d, center.y + d, center.z + d); camera.lookAt(0, 0, 0); controls.target.set(0, 0, 0); controls.update(); }); animate(); } function animate() { requestAnimationFrame(animate); controls?.update(); renderer?.render(scene, camera); }

€ 85,00

AGGIUNGI AL CARRELLO

Prodotto aggiunto al carrello.

Vai al carrello

Quantità massima acquistabile per il prodotto raggiunta

Vai al carrello
